商品信息
基本参数
- 产地山东
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌恒通仪表
- 型号HTLDG
- 连接方式法兰连接
- 测量范围0-42400
- 电源电压220V-240V
- 精度等级± 0.5%，± 0.2% (可选)
- 防爆等级ExdIIBT6
- 防护等级IP65
- 公称通径DN20-DN2000
- 工作温度20...+60℃，-40...+60℃(可选)
- 工作压力PN16...40
- 输出方式220v供电，带485通讯
- 显示方式现场显示
- 适用介质给排水领域（饮用水，污水，废水）
- 量程比1:10
- 材质304不锈钢
- 功耗＜15W
- 加工定制是
- 是否进口否
- 外形尺寸200(mm)
- 重量20(kg)
- 产地山东
- 厂家济宁恒通仪表测控技术有限公司
产品简介：
产品详情：电磁流量计|污水电磁流量计|自来水电磁流量计|泥浆电磁流量计

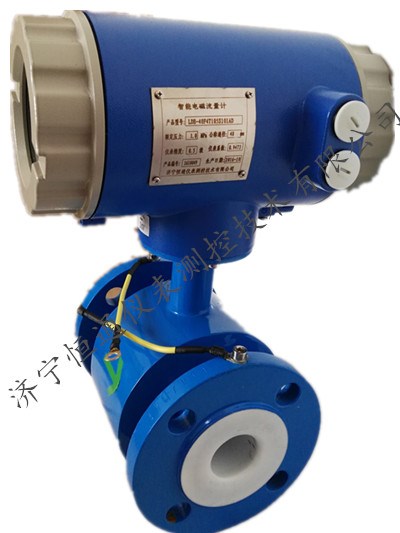

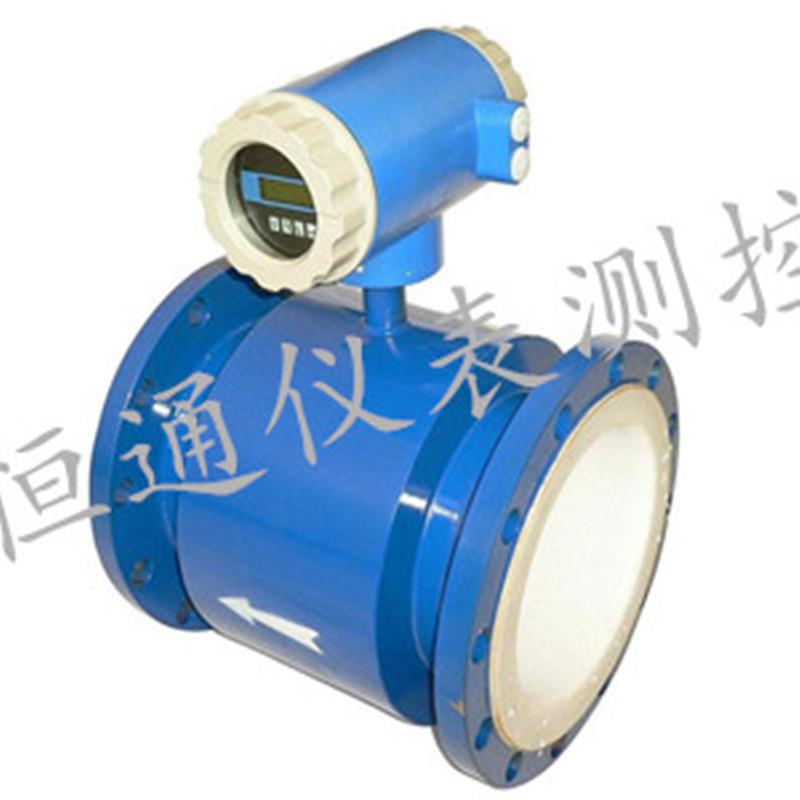

济宁恒通HTLDG电磁流量计是一种感应仪器，可根据法拉第电磁感应定律测量管中导电介质的体积流量。它使用单芯片嵌入式技术来实现数字激励，电磁流量计上使用CANfield总线。
HTLDG电磁流量计可以输出4-20ma电流信号，以便在开展现场显示时展开记录，调整和控制。现在它被普遍应用于化工，环保，冶金，医药，造纸，给排水等工业技术与管理。
HTLDG电磁流量计除了测量一般导电液体的流量外，它还可以测量液固两相流，高粘度液体和盐，强酸和强碱液体的体积流量。
济宁恒通meter电磁流量计性能特色：
◆该仪器构造简便精确，无活动构件，使用寿命长。
◆无截流阻流组件，从未压力损失和流体堵塞。
◆无机器惯性，响应速度快，稳定性好，可用以自动检测，调节和程序控制系统。
◆测量精度不受被测介质类型，温度，粘度，密度，压力等物理参数的影响。
◆poly四F乙烯或橡胶衬里与电极材质（例如Hc，hb，316l，Ti）的不同组合可以适于不同介质的需。
◆有多种流量计型号，例如管道型和插入式。
◆使用EEPROMstorage设备，安全确实的测量操作数据存储保护。
◆有集成和分开两种类型。
◆高清LCD背光显示。
电磁流量计技术参数：
◆仪器精度：管线型号0.5和1.0；插件类型2.5
◆测量介质：电导率大于5μS/cm的各种液体和液固两相流体。
◆流速范围：0.2〜8m/s
◆工作压力：1.6mpa
◆环境温度：-40℃〜+50℃
◆中温：poly四F乙烯lining≤180℃
橡胶衬里≤65℃
◆外磁干扰：≤400A/m
◆外壳保护：集成式：IP65；
单独类型：传感器IP68（水下5米，仅限于橡胶衬里）
转换器IP65
◆输出信号：4〜20ma.dc，负载电阻0〜750ω
◆通讯输出：RS485或CAN总线
◆电气连通：M20×1.5内螺纹，φ10电线孔
◆电源电压：90〜220V.AC，24±10％v.dc
@@@◆功耗：≤10va
仪器选择：
◆认定范围
对于一般的工业电磁流量计，测得的介质流量应为2〜4m/s。在特别状况下，低于流速应不小于0.2m/s，最高流速应不大于8m/s，如果介质中带有固体微粒，一般而言流速应小于3m/s至防范衬里和电极之间的过分摩擦；对于粘性流体，流速可以选项为大于2m/s。较大的流速将有助于自动扫除电极上的附着力。nz@的功用有助于提高测量精度。
在确定范围q的条件下，可以根据上述流量v的范围确定流量计直径d的尺寸，并通过下式测算其值：
Q=πD2V/4
q：流量（o/h）d：管道内径v：流速（m/h）
电磁流量计的范围q应当大于预期流量值，并且正常流量值应当略大于流量计满量程的50％。
◆参考流量范围
口径（mm）
流量范围（m3/h）
口径（mm）
流量范围（m3/h）
φ15
0.06〜6.36
φ450
57.23〜5722.65
φ20
0.11〜11.3
φ500
70.65〜7065.00
φ25
0.18〜17.66
φ600
101.74〜10173.6
φ40
0.45〜45.22
φ700
138.47〜13847.4
φ50
0.71〜70.65
φ800
180.86〜18086.4
φ65
1.19〜119.4
φ900
228.91〜22890.6
φ80
1.81〜180.86
φ1000
406.94〜40694.4
φ100
2.83〜282.60
φ1200
553.90〜55389.6
φ150
6.36〜635.85
φ1600
723.46〜72345.6
φ200
11.3〜1130.4
φ1800
915.62〜91562.4
φ250
17.66〜176.25。
φ2000
1130.4〜113040.00
φ300
25.43〜2543.40
φ2200
1367.78〜136778.4
φ350
34.62〜3461.85
φ2400
1627.78〜162777.6
φ400
45.22〜4521.6
φ2600
1910.38〜191037.6
